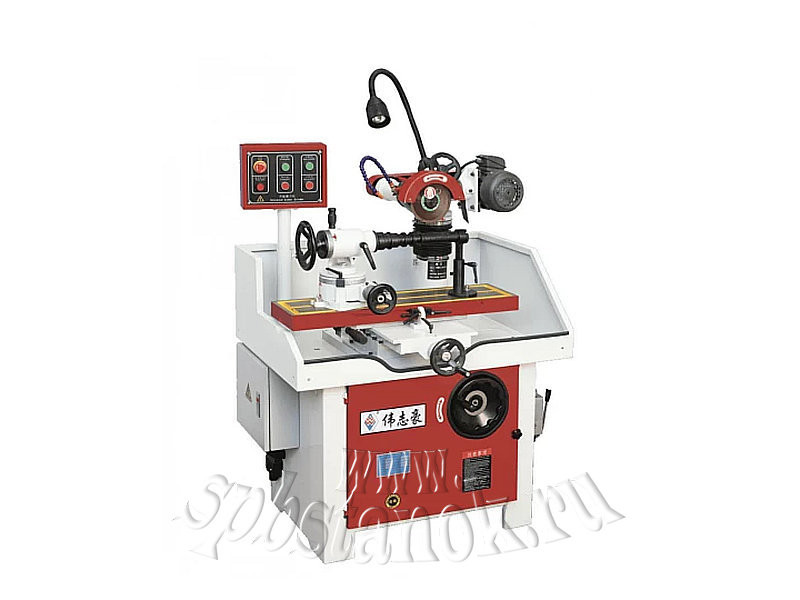

Универсальный заточной станок WEIZHIHAO Модель CH-300 MAX (MF2718C)

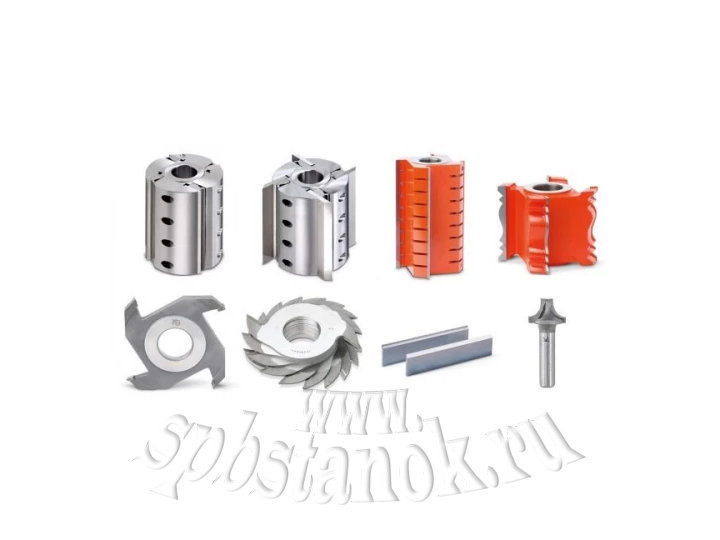

Универсальный заточной станок WEIZHIHAO Модель CH-300 MAX (MF2718C) предназначен для заточки режущего инструмента – насадных фрез, строгальных головок, ножей, концевого инструмента и дисковых пил с твердосплавными напайками.

Конструктивные особенности:

• Делительная головка оснащена насечными лимбами и имеет тонкую настройку. Шаг делительной головки (или шаг заточки) составляет 15 градусов. Таким образом, станок позволяет затачивать насадные фрезы с 2, 4, 6, 8, 12 ножевой схемой. Задний поддерживающий центр позволяет затачивать тяжелые строгальные головки длиной до 300 мм. Оправка для насадных фрез оснащена необходимыми переходными кольцами для всех посадочных диаметров фрез.
• Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 300 мм. Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки.
• Приспособление для ручной заточки дисковых пил представляет собой плиту с регулируемым в зависимости от диаметра держателем пил. Приспособление позволяет затачивать дисковые пилы с напайками диаметром до 700 мм. Приспособление зажимается на валу стандартной делительной головки, Контроль угла заточки, съема, шага и высоты зубьев пилы осуществляется визуально.
• Приспособление для ручной заточки концевых фрез и сверл представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы диаметром 3 - 19 мм. Приспособление устанавливается на заточной стол станка и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
• Станок оснащен системой подачи охлаждающей жидкости. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
• Станок оснащен централизованной системой смазки, которая обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации заточного станка.
• Высокоточные линейные направляющие изготовлены из прочной износостойкой стали. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м).
• Настройка вертикального перемещения заточного узла находиться на передней части станка, что позволяет быстро и точно настроить станок.
