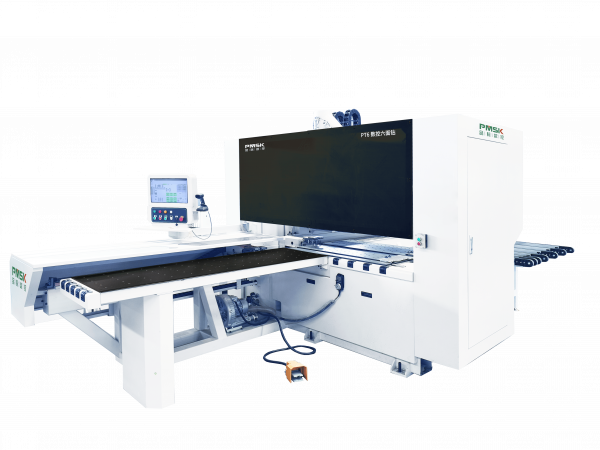

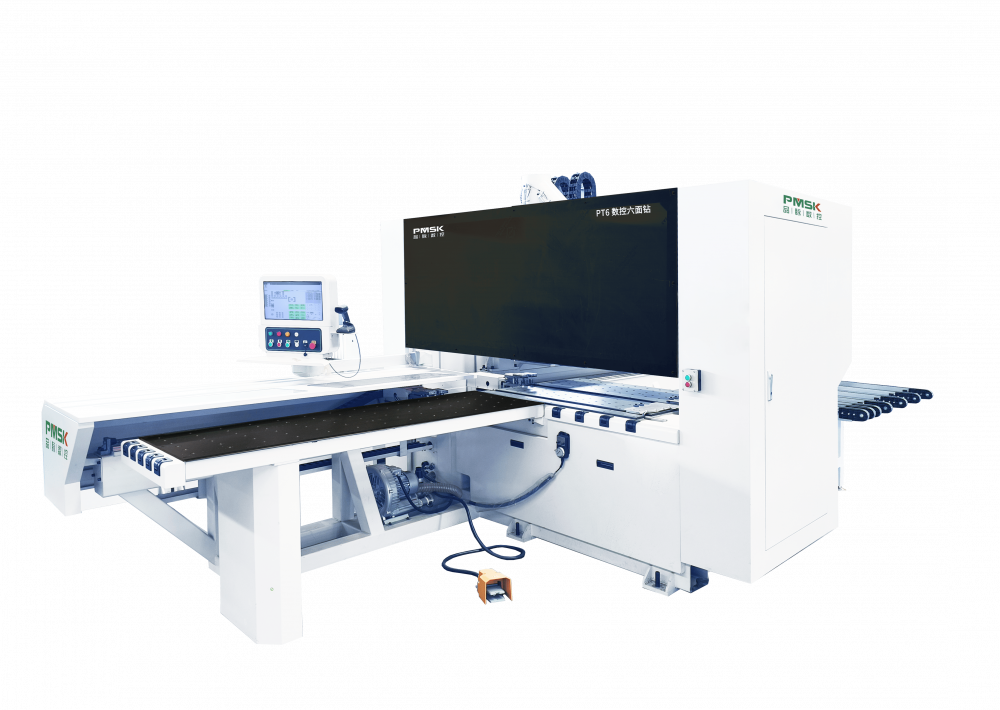

Шестисторонний сверлильно-присадочный центр PT6.1-1325

Шестисторонний сверлильно-присадочный центр с фрезерными узлами и пазовальной пилой PT 6.1-1325 Основное назначение - сверление отверстий и фрезерование пазов любой сложности в деталях мебели. С его помощью можно с высокой точностью и на высокой скорости обрабатывать детали с 6-ти сторон, либо обрабатывать 2 детали за 1 цикл. При этом возможны такие операции, как фрезеровка пазов, обработка обычных панелей и панелей нестандартной формы.

Работа с ним проста и удобна, подходит для производств где необходима гибкость и высокая производительность

ХАРАКТЕРИСТИКИ ОБРАБАТЫВАЮЩИХ АГРЕГАТОВ

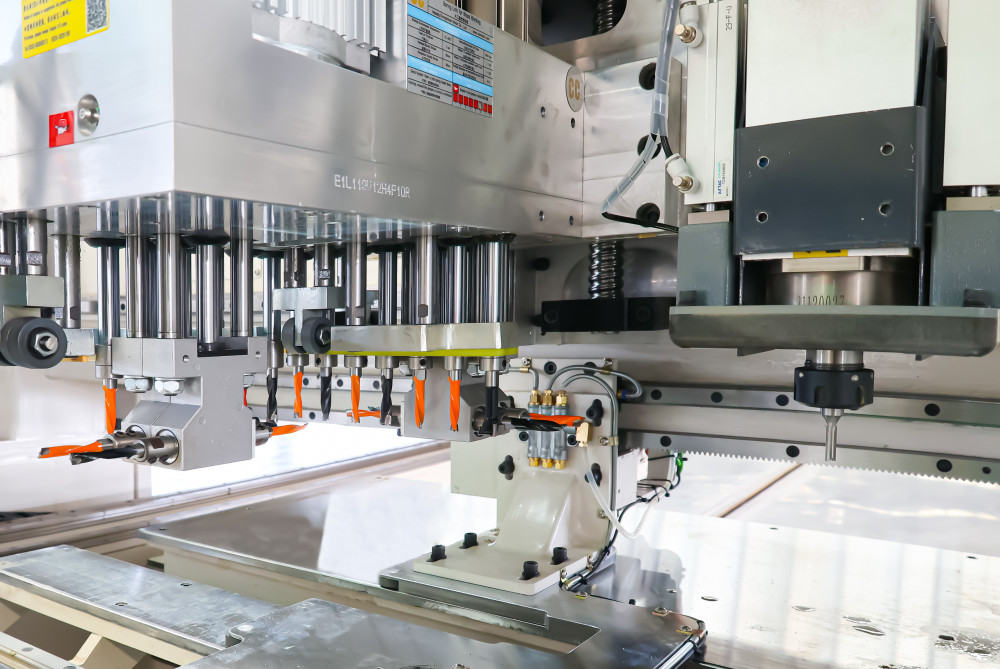

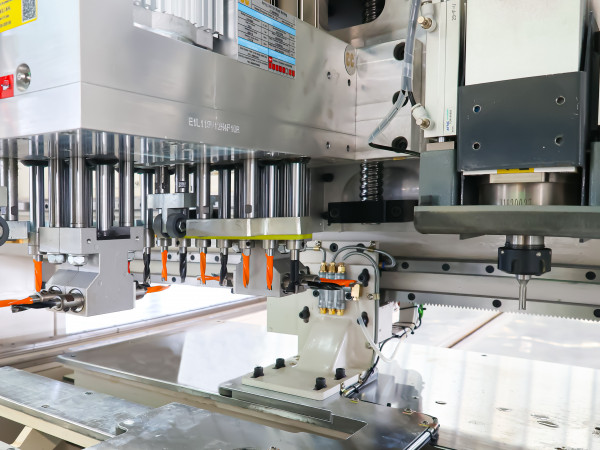

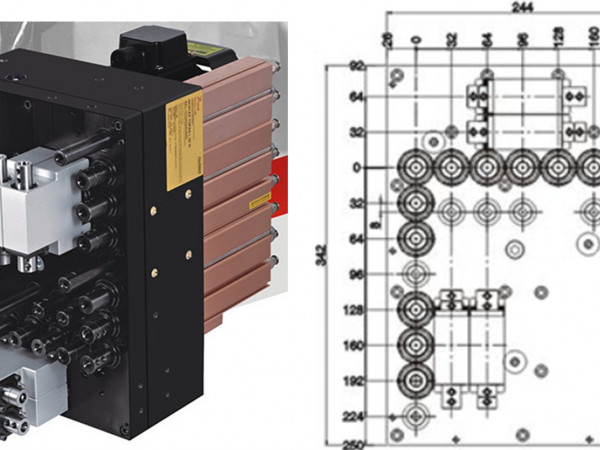

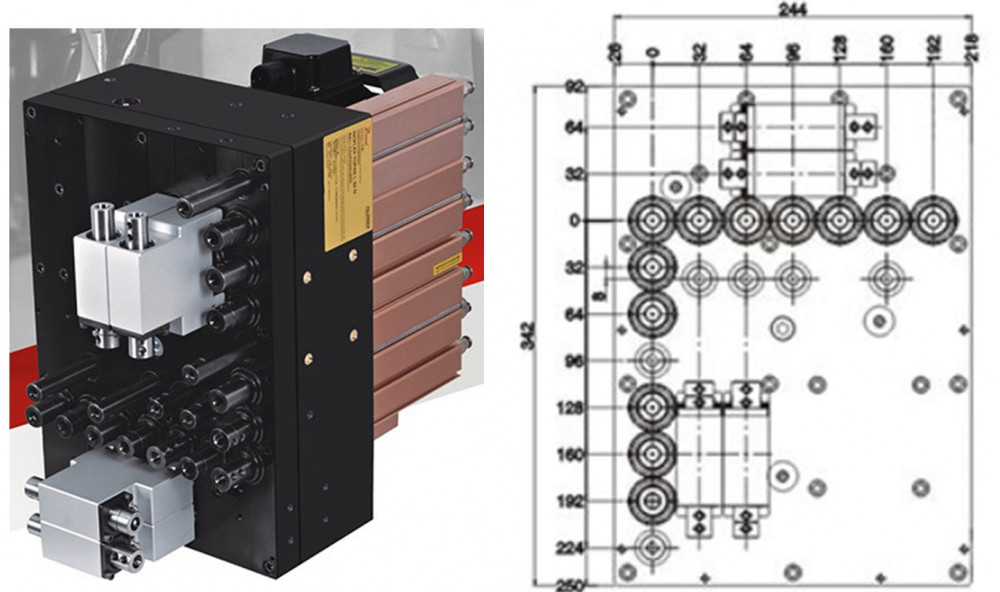

ВЕРХНЯЯ СВЕРЛИЛЬНАЯ ГОЛОВА РРОТЕАN (ТАЙВАНЬ):

• 12 шпинделей для сверления в пласть детали 2.2 кВт/ 3400 об/мин
• 8 (2+2; 2+2) шпинделей для сверления в торцы деталей 2.2 кВт/ 3400 об/мин
  пильный узел (вдоль оси X) 2.2 кВт

ВЕРХНИЙ ФРЕЗЕРНЫЙ УЗЕЛ

• Мощность/частота вращения 6.0 кВт/18000 об/мин
• Смена инструмента - ручная
• Тип зажима инструмента - цанга ЕР25

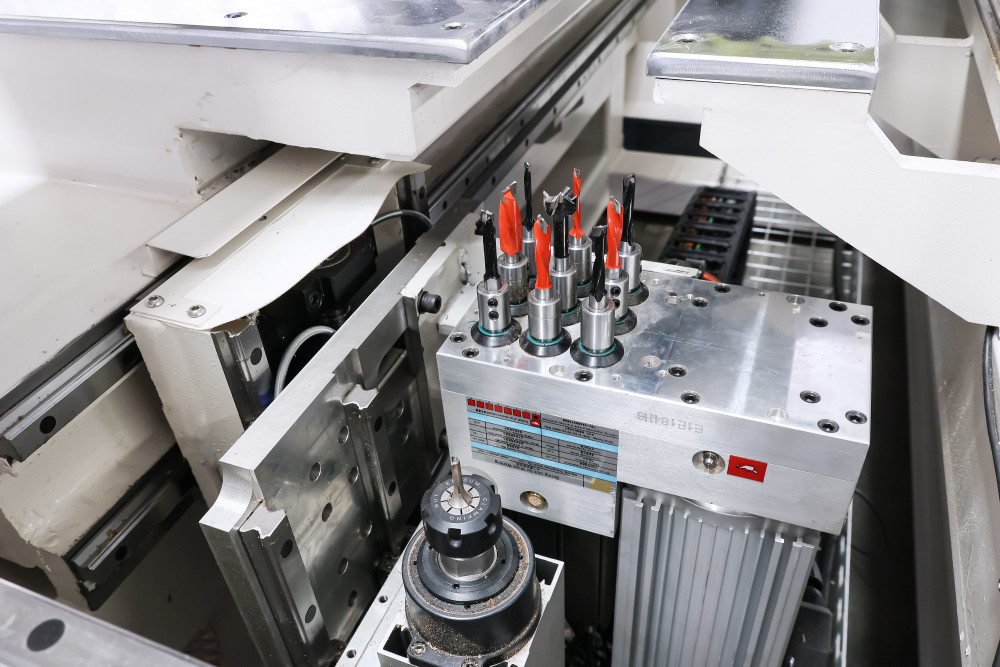

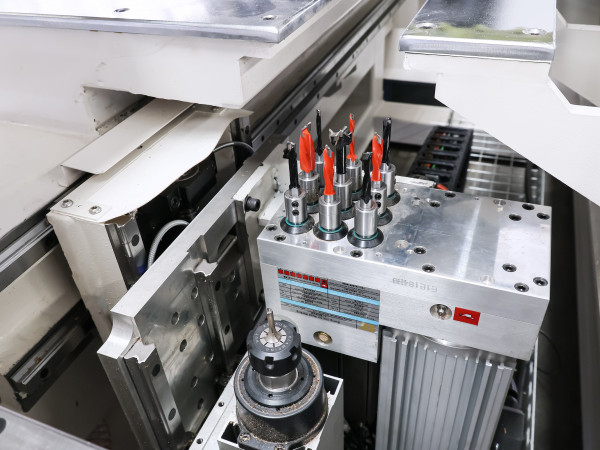

НИЖНЯЯ СВЕРЛИЛЬНАЯ ГОЛОВА РРОТЕАN (ТАЙВАНЬ):

• 9 шпинделей для сверления в пласть детали 2.2 кВт/ 3400 об/мин

НИЖНИЙ ФРЕЗЕРНЫЙ УЗЕЛ

• Мощность/частота вращения 3.5 кВт/18000 об/мин
• Смена инструмента - ручная
• Тип зажима инструмента - цанга ЕР25

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ЗАГРУЗОЧНЫЙ И РАЗГРУЗОЧНЫЕ СТОЛЫ

• Широкий загрузочный стол с воздушной подушкой
• Ряд роликов на загрузочном столе для удобства работы с длинными деталями
• Разгрузочный конвейер
• Два режима работы: проходной и с возвратом детали оператору

ПЕРЕМЕЩЕНИЕ ДЕТАЛИ

• Два независимых пневматических зажима
• Система обдува зажимов для наилучшей базировки
• Возможность работы с малыми деталями (с 6 сторон)

БАЗИРОВКА ДЕТАЛИ И СЧИТЫВАНИЕ И КОНТРОЛЬ РАЗМЕРА

• Базировка детали осуществляется по пневматическому упору, расположенному на сверлильной голове
• Автоматическая базировка упора в зависимости от ширины детали
• Автоматическая активация упора при запуске рабочей программы
• Измерение размеров детали по оси «X»
• Обдув датчика

СИСТЕМЫ ПЕРЕМЕЩЕНИЯ

• Косозубые передачи шестерня-рейка по осям «X» и «У» Ро(аМп(Германия)
• Линейные призматические направляющие Т-\М1\1(Тайвань)
• Системы перемещения ШВП большого диаметра обеспечивают высокоточное перемещение по осям «2».
• Привод систем через планетарные редукторы 1МЮЕС-5Н1МРО (Япония)
