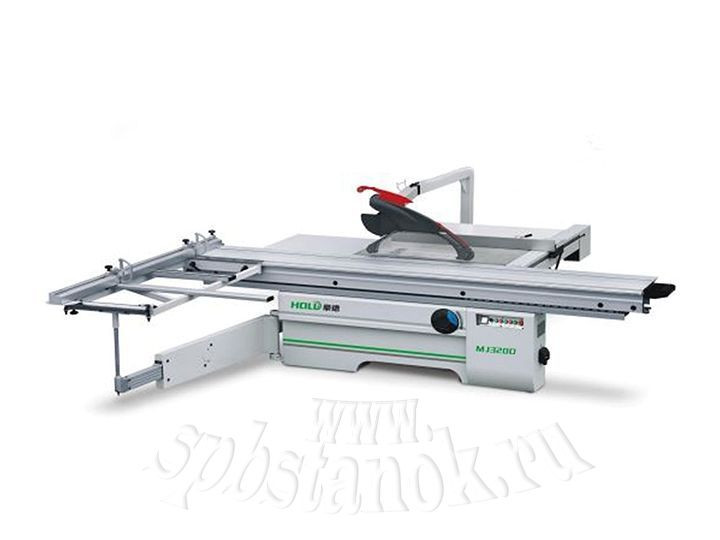

Форматно-раскроечный станок HOLD MJ320DSIi
Форматно-раскроечный станок HOLD MJ320DSIi предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Форматно-раскроечный станок HOLD MJ320DSIi технические данные
|
Максимальная высота пропила при 90°, мм. |
90 |
|
Угол наклона пил |
45o |
|
Подъем опускание пил |
Электрический |
|
Диаметр основной пилы, мм. |
350 |
|
Посадочный диаметр основной пилы, мм. |
30 |
|
Диаметр подрезной пилы, мм. |
120 |
|
Посадочный диаметр подрезной пилы, мм. |
20 |
|
Скорость вращения основной пилы, об/мин. |
4200 |
|
Скорость вращения подрезной пилы, об/мин. |
8500 |
|
Мощность электродвигателя основной пилы, кВт. |
5,5 |
|
Мощность электродвигателя подрезной пилы , кВт. |
0,75 |
|
Длина подвижной каретки, мм. |
3200 |
|
Ширина подвижной каретки, мм. |
430 |
|
Общая мощность станка, кВт. |
6,35 |
|
Транспортные размеры станка, мм. |
2200х1150х1220 |
|
Транспортные размеры каретки, мм. |
3300х480х300 |
|
Масса станка, кг. |
900 |
Форматно-раскроечный станок HOLD MJ320DSIi особенности
Система оперативного управления
- Наклон пильного узла с помощью маховика, расположенного с передней части станка, и цифровой механической индикации угла наклона.
- Раздельное управление включением и выключением основной пилы и подрезной пилы.
- Электрический подъем пильного узла.
Настройка подрезной пилы.
- Ручной подъем и движение вперед/назад для подрезной пилы
Линейка параллельных резов.
- Выполнена из алюминиевого профиля усиленной конструкции. Ее перемещение вдоль суппорта обеспечивается с помощью эксцентрика, установленного сверху.
- Линейка оснащена цифровым датчиком.
Горизонтальная линейка основных резов европейского типа.
- Линейка представляет собой мощную алюминиевую конструкцию, что позволяет получать непревзойденную точность позиционирования пильных материалов. Оснащается
- 2-мя массивными подвижными перекидными упорами. Правый упор оснащен цифровым датчиком.
Поперечный упор

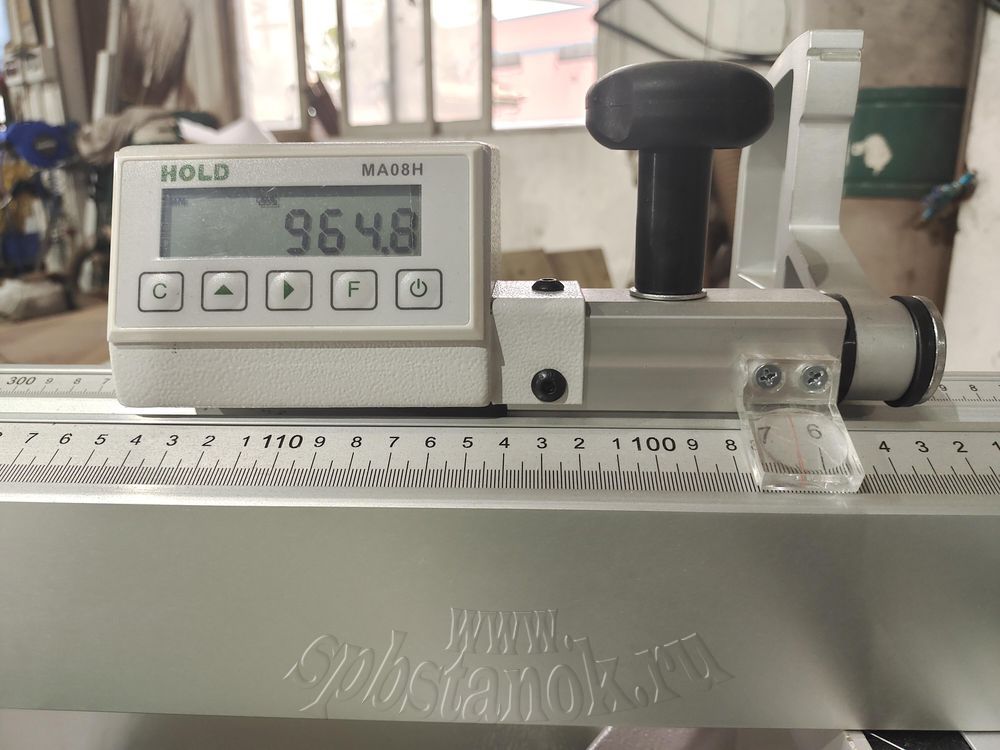

- Горизонтальная линейка оборудована двумя перекидными упорами, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.
Алюминиевые центрические шкалы.
- Изготовлены из высокопрочного экструдированного алюминиевого сплава, обладают высокой надежностью и точностью.
Пильный узел
- Цельнолитой корпус пильного узла, замкнутой конструкции, которая применяется на промышленных пильных центрах. Наклон осуществляется по сферическим закрытым двойным направляющим. Имеет высокую жесткость и обеспечивает отличное качества реза без сколов.
Цифровые датчики
- Станок укомплектован двумя цифровыми датчиками
- Цифровой дисплей направляющей линейки параллельных резов – 1 шт.
- Цифровой дисплей горизонтальной линейки основных резов – 1 шт.
Параллелограммная защита пилы.
- Представляет собой аспирационный кожух, который устанавливается на специальной поворотной штанге, имеет отдельный аспирационный патрубок.
- Кожух оснащен роликами на входе/выходе.
- Полностью закрывает рабочую зону, обеспечивает высокую безопасность оператора и эффективное удаление стружки из зоны резания.
Линейка для выполнения угловых резов
